Produktdetails
Herkunftsort: Shenzhen, China
Markenname: JIG
Modellnummer: ZCT62/85130/200/280
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Stück
Zahlungsbedingungen: L/C, D/A, D/P, T/T
Reduzierungs-Verhältnis: |
5-10 |
Nennleistungs-Drehmoment: |
4-130 N. M. |
Höchstleistungsdrehmoment: |
3 mal das Nenndrehmoment |
Positionierung von Genauigkeit: |
≤ 3anc-min |
Zulässige Achsbelastung: |
8000n |
Präzisionsdauer: |
30000 Stunden (intermittierender Betrieb) |
Übertragungseffizienz: |
90-95% |
Geräusche: |
≤ 67 dB |
Installations-Methode: |
irgendwelche |
Reduzierungs-Verhältnis: |
5-10 |
Nennleistungs-Drehmoment: |
4-130 N. M. |
Höchstleistungsdrehmoment: |
3 mal das Nenndrehmoment |
Positionierung von Genauigkeit: |
≤ 3anc-min |
Zulässige Achsbelastung: |
8000n |
Präzisionsdauer: |
30000 Stunden (intermittierender Betrieb) |
Übertragungseffizienz: |
90-95% |
Geräusche: |
≤ 67 dB |
Installations-Methode: |
irgendwelche |
Eigenschaften:
1"Hohle Struktur"
2Hohe Wiederholungsgenauigkeit der Positionierung
3,Hohe Steifigkeit
4,Hohe Drehgenauigkeit
5Jede Konfiguration des Motors

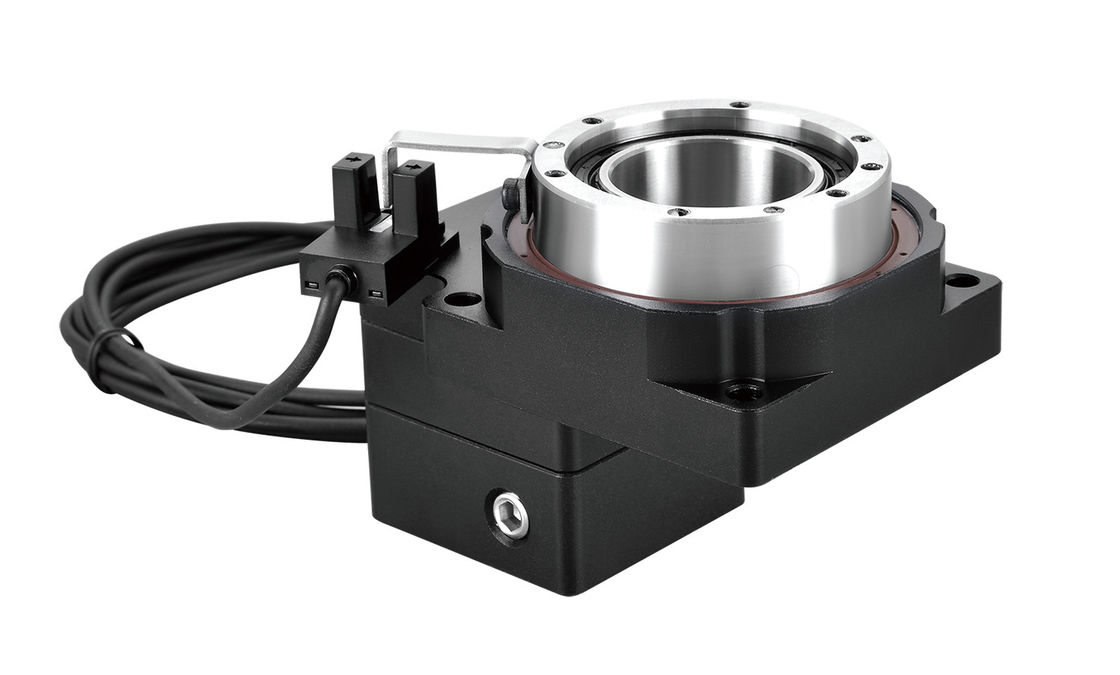

Die hohle rotierende Plattform ersetzt direkt den Camsplitter und den DD-Motor.Die hohle Drehplattform ist eine hochpräzise digitale Drehplattform mit dem Vorteil geringer Kosten und hoher Genauigkeit, die einen starken Markt in der Kategorie der rotierenden Plattformen einnehmen.
Anwendung
1. Drehtisch in der Automationsumwandlung der Produktionslinie
2. Drehscheiben in Lasermarkierungs- oder Gravurmaschinen
3. Drehachse im Präzisions-Ausrichtungsmechanismus
4Leichtbelastete Roboterarmgelenke
5. Hochpräzisionsgetriebe mit Direktantrieb
6Hohe Präzision, hohes Drehmoment, hohe Steifigkeit, einfach zu bedienen, kombiniert mit leistungsstarken Schrittmotoren mit geschlossenem Schleife
Vorteil
1. Direktverbindung: Die Scheiben-Ausgangswellenstruktur kann direkt mit dem Scheibenlastarbeitsstück verbunden werden, wodurch das Design, die Debugging-Arbeitskosten und der Anschluss der Verbindungsteile gespart werden
Die Beschaffungskosten der Steckverbinder.
2. Große kaliberreiche hohle Drehplattform: einfache Verkabelung und Rohrleitung.
3- Getriebeübertragung: Erreichung einer hochpräzisen Positionierung.
4. Kurzzeitposition: Er kann die Positionierung von Trägheitslasten in kurzer Zeit erreichen.
Gemeinsame Strukturformen
Kohäxial
Die Motorwelle und die Mittelwelle des Drehtisches sind konzentrisch und bilden eine direkt rotierende Plattform
Paraxialer Typ
Seitengebundene Drehplattform mit Motorwelle und Mittelwelle des Drehtisches im parallelen Verhalten
Rechteck
Die Motorwelle ist senkrecht zur Mittelachse des Drehtisches und bildet eine seitliche Achse Drehplattform
